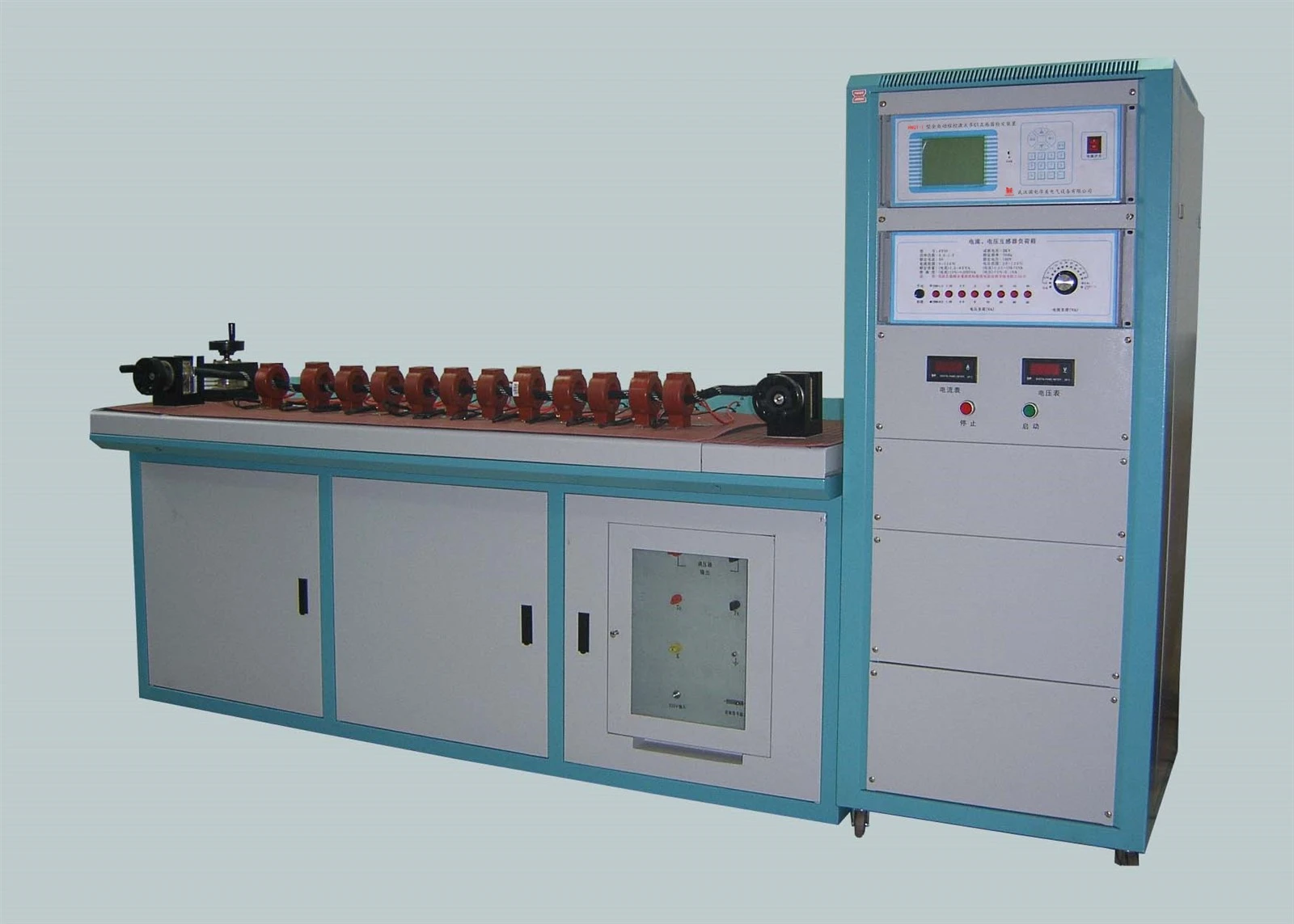

Стенд для випробувань трансформаторів струму HMDQ

HMQT-I – це повністю автоматичний блок калібрування трансформаторів із програмним{2}}керуванням джерелом-типу-КТ нового-генерації, розроблений компанією Wuhan Goldhome Hipot Electrical Co., Ltd. Він, насамперед, призначений для повністю автоматичного калібрування похибок і тестування характеристик трансформаторів струму (СТ) і трансформаторів напруги (ПТ) і широко використовується в електроенергетиці системи, вимірювальні установи, заводи з виробництва трансформаторів та інші подібні установки.

• Пристрій використовує технологію джерела програмного керування, щоб зробити визначення місця тестування більш швидким і точним.
• Цей прилад має якісне покращення швидкості вимірювання декількох трансформаторів струму, який може вимірювати 12 трансформаторів струму з будь-яким змінним коефіцієнтом за 3-5 хвилин.
• Коробку навантаження можна автоматично перемикати під час вимірювання.
• Пристрій можна використовувати для вимірювання специфікацій і не{0}}специфікацій трансформатора, і користувач може вказати будь-який відсоток вимірювання під час вимірювання.

1.Eнекологічний стан
Температура: 5 градусів ~40 градусів
Відносна вологість:<80%(25℃)

Висота:<2500m

частота живлення: 50Hz±0.5Hz

Напруга живлення: 220V±5V

2.Mвимірювання діапазон
Ін{0}}фазовий компонент (%): 0,0001~200,0 роздільна здатність: 0,0001

Квадратурний компонент (S): 0,001 ~ 999,9 роздільна здатність: 0,001

Імпеданс (Ω): 0,0001 ~ 60,0 роздільна здатність: 0,0001

Допуск (мс): 0,0001 ~ 60,0 роздільна здатність: 0,0001

3.Intrinsic error

У-фазовий компонент: ΔX=±(X×2%+Y×2%±2 цифри)
Квадратурна складова: ΔY=±(Y×2%+±X×2%×34,38)±5 цифр

«X», «Y»- відображення значення приладу
«5 цифр»- кількісна похибка приладу

Циферблатний індикатор: 1кл

4. Oробочий діапазон
Струм: (1%-149%)In (In=5A)

5.Експлуатаційне навантаження:Поточний: до Tx<0.12W cosφ=1.0
