Опис продукції

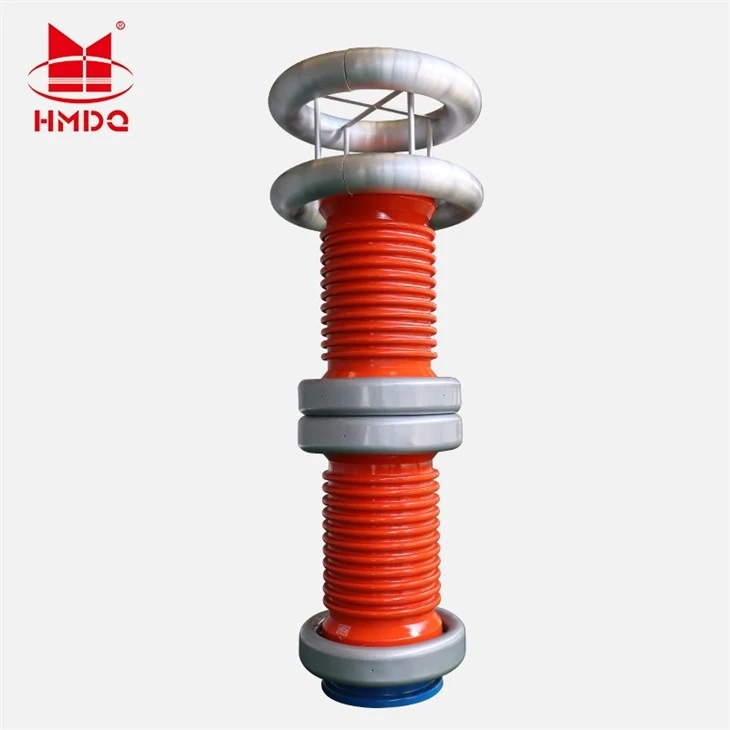

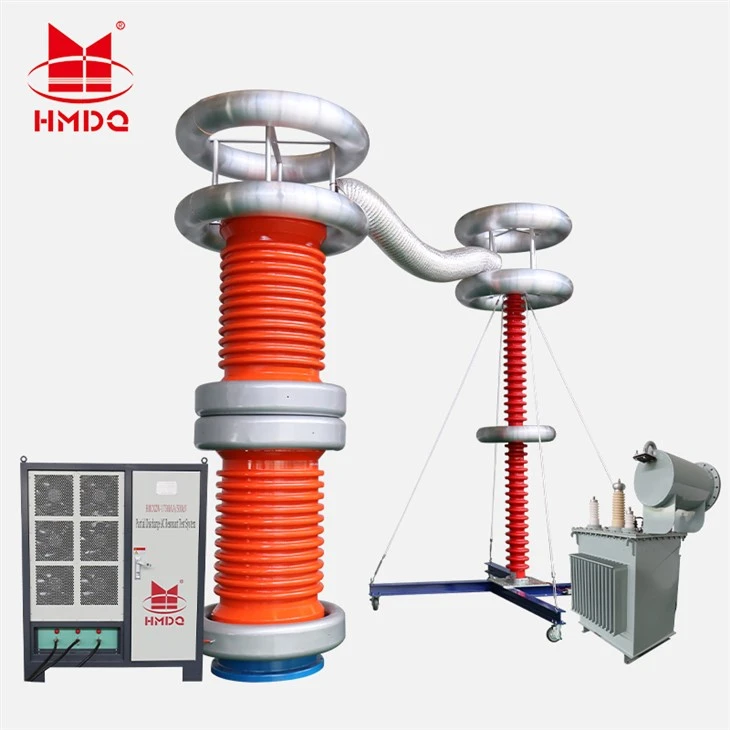

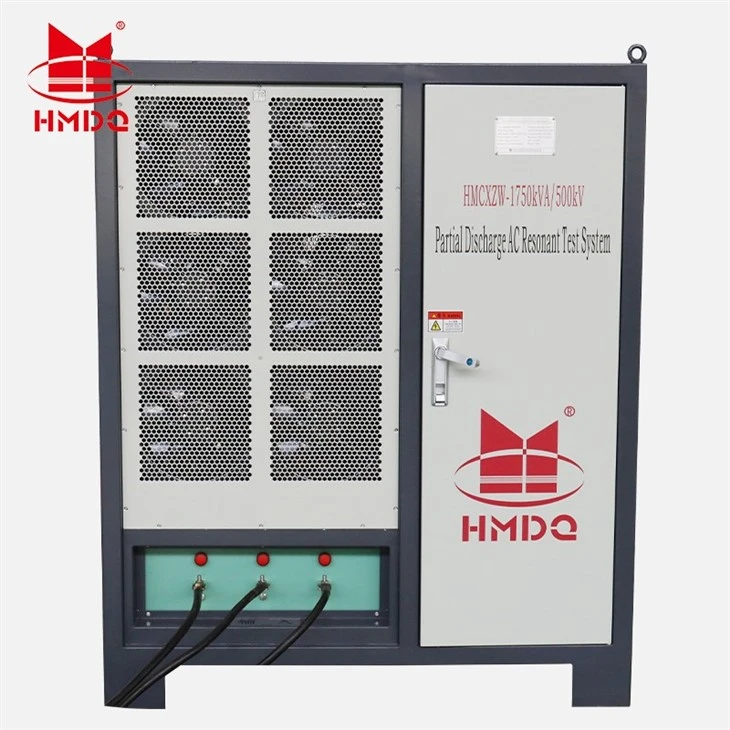

HMCXZW-1750 кВА/500 кВ часткового розряду-Free AC Variable-Frequency Series Resonance Test System, виробництва Wuhan Goldhome Hipot, може одночасно виконувати випробування витримуваної напруги змінного струму та випробування часткового розряду. Підходить для приймальних і профілактичних випробувань високовольтного електрообладнання.
Типові тестові об’єкти та конфігурації:
115 кВ GIS: Випробувальна напруга 235 кВ
230 кВ GIS: Випробувальна напруга 425 кВ
З’єднаний кабель 115 кВ (площа-перерізу 800 мм², довжина 1 км, ємність 0,226 мкФ): Випробувальна напруга 128 кВ
Технічний параметр
- Вхідна напруга 380 В ±10% (три-фази) / 50 Гц
- Номінальна вихідна потужність 75 кВт
- Номінальна потужність 1750 кВА
- Вихідна напруга до 500кВ
- Вихідний струм 3,5 А
- Діапазон частот від 20 Гц до 300 Гц
- Роздільна здатність по частоті 0,1 Гц
- Спотворення сигналу Менше або дорівнює 1%
- Рівень часткового розряду Менше або дорівнює 10 пКл (при 500 кВ)
- Номінальний час роботи 180 хвилин
- Рівень шуму Менше або дорівнює 85 дБ
- Підвищення температури Менше або дорівнює 65 K (після 180 хвилин при номінальному навантаженні)
- Коефіцієнт якості Q Більше або дорівнює 30 (f=45 Гц)
- Точність вимірювання RMS Class 1.0
- Відповідність стандарту IEC 60060
зображення продукту
