Керівництво по методах виявлення длявипробування напругою індукованого часткового розряду
вступ

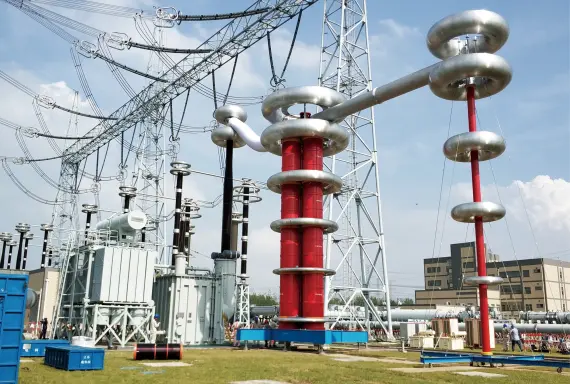

Активність часткового розряду (PD) у -системах ізоляції високої напруги є важливим показником виникнення несправностей.Випробування напруги індукованого частковим розрядомце важлива діагностична процедура для оцінки цілісності електричних установок, таких як трансформатори, кабелі та системи розподільних пристроїв. Однак просте підтвердження наявності PD — це лише половина справи. Справжньою проблемою та метою цього посібника є точне виявлення та місцезнаходження джерела розряду. Ефективні методи пошуку та виявлення надзвичайно важливі для цілеспрямованого технічного обслуговування, уникнення незапланованих збоїв і забезпечення безпеки експлуатації. У цій статті обговорюються найважливіші методи, які використовуються для виявлення цих невидимих небезпек.
Основні методи виявлення для локалізації ПД
Часто потрібен багатовимірний підхід для точного визначення місця розташування джерел часткового розряду. Нижче наведено найпоширеніші методи виявлення, які використовуються під час тестування індукованою напругою:
1. Електричний метод виявлення
Це традиційний і найбільш прямий підхід. Він включає в себе підключення вимірювального резистора послідовно до тестового об’єкта для реєстрації перехідних імпульсів струму, створюваних кожним розрядом.
принцип:Імпульси часткового розряду є високо{0}}частотним явищем. Для виявлення цих імпульсів використовуються такі датчики, як конденсатори зв’язку та високочастотні трансформатори струму (HFCT).
застосування:Чудово підходить для кількісного визначення видимого навантаження розряду (вимірюється в пікокулонах) і визначення розміру розряду. Це стандартний метод перевірки відповідності.
Обмеження:Хоча це підтверджує активність PD та її інтенсивність, воно надає обмежену інформацію про фізичне розташування джерела у великих пристроях, особливо якщо присутні кілька датчиків.
2. Виявлення акустичної емісії (AE).
Коли відбувається частковий розряд, генерується хвиля тиску-мікроскопічна акустична емісія або звукова хвиля.
- принцип:Чутливі акустичні датчики (ультразвукові перетворювачі) розміщені на зовнішній поверхні обладнання. Ці датчики виявляють високочастотні-звукові хвилі (зазвичай в ультразвуковому діапазоні понад 20 кГц), створені розрядом.
- застосування: Цей метод особливо ефективний для визначення джерел часткового розряду в масляних-трансформаторах або газо{1}}вимикачах. Використовуючи кілька акустичних датчиків і аналізуючи різницю в часі надходження (TDOA) звукових сигналів, точне просторове розташування PD може бути визначено на тріангуляції.
- Перевага: не-нав’язливий і забезпечує чудову просторову роздільну здатність для визначення місця пошкодження.
3. Ультра-високочастотний (УВЧ) метод
Часткові розряди також випромінюють електромагнітні хвилі в діапазоні над-високих частот (зазвичай від 300 МГц до 3 ГГц).
Принцип: використовує датчики УВЧ (з вбудованою-або зовнішньою антеною) для отримання цих електромагнітних сигналів. Цей метод забезпечує надзвичайно високу чутливість і ефективно протистоїть-низькочастотним електричним шумам, створюваним системами електроживлення.
Додатки: широко використовується для безперервного моніторингу підстанцій з елегазовою ізоляцією (GIS) і силових трансформаторів. Дозволяє раннє виявлення дрібних розрядів.
Переваги: поєднує високу чутливість із винятковою стійкістю до перешкод, виявляючи активність часткових розрядів, навіть якщо вони відбуваються глибоко в ізоляційних системах.
Важливість багато-виявлення методів
Найефективніша стратегія виявлення та локалізації часткових розрядів зазвичай потребує комплексного використання кількох методів. Наприклад:
По-перше, для підтвердження наявності та інтенсивності часткових розрядів використовуються електричні методи виявлення.
Згодом одночасно застосовуються методи акустичного виявлення та ультра-високо{1}}частотного виявлення. Потім використовуються методи тріангуляції для визначення фізичного розташування дефекту.
Цей інтегрований підхід повністю використовує сильні сторони кожної технології, значно підвищуючи діагностичну надійність і точність, забезпечуючи всебічну оцінку стану здоров’я ізолятора.
Пошук часткових розрядів під час випробування індукованою напругою є складним завданням, яке виходить за рамки простої перевірки. Розуміючи та застосовуючи різні методи виявлення-електричні, акустичні, над-високочастотні й оптичні-інженери можуть вийти за рамки простого виявлення проблем і точно визначити їх місце розташування. Ця локалізація є важливим кроком до ефективного та-рентабельного технічного обслуговування, яке забезпечує довгострокову-надійність критичного високовольтного-обладнання. З прогресом у діагностичних технологіях інтеграція цих методів постійно вдосконалюється, дозволяючи глибше зрозуміти стан систем електричної ізоляції.
