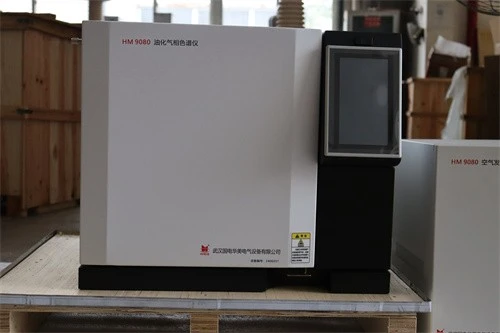

Газовий хроматограф для аналізу розчиненого газу в ізоляційному маслі

Газовий хроматограф для аналізу розчиненого газу в ізоляційному маслі

HM9080 не тільки відповідає вимогам різноманітних вітчизняних та імпортних хроматографів і аналітичних лабораторій, але також може служити джерелом повітря для генераторів високо-чистого азоту. Він точно визначає сім характерних газів — H₂, CH₄, C₂H₆, C₂H₄, C₂H₂, CO та CO₂, а також загальний вміст вуглеводнів, розчинених в ізоляційній олії енергетичного обладнання, такого як трансформатори, реактори, трансформатори струму та масло{3}}втулки; Він використовує дані масляної хроматографії для виявлення прихованих несправностей в обладнанні, таких як перегрів, дуговий розряд і частковий розряд; він відповідає GB/T 17623 (Метод визначення масляної хроматографії).
Послати повідомлення
Опис
Технічні параметри




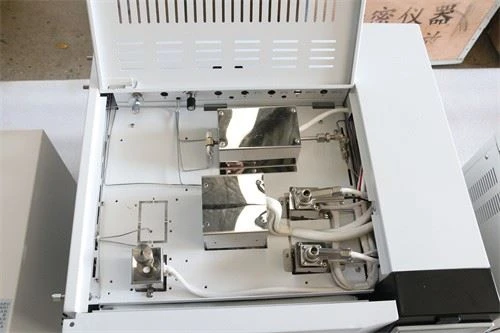

Огляд продукту

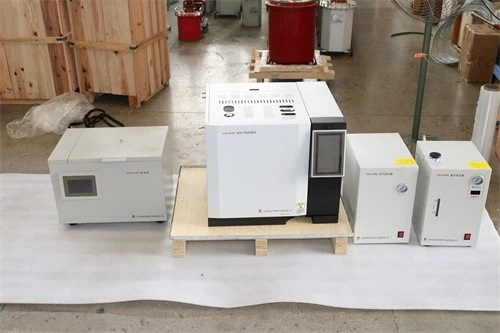

HM908006

Генератор водню виробляє водень шляхом електролізу водного розчину гідроксиду калію. Оснащений різноманітними інтелектуальними системами керування, прилад безпечний і зручний у використанні та сумісний з різними моделями хроматографів як у країні, так і за кордоном. Безшумний безмасляний повітряний-насос має стабільний вихідний тиск, низький рівень шуму та потужні можливості очищення, що робить його ідеальним джерелом повітря для заміни повітряних циліндрів високого{3}}тиску. Цей продукт не лише відповідає вимогам різноманітних вітчизняних та імпортних хроматографів і аналітичних лабораторій, але також може служити джерелом повітря для генераторів високо-чистого азоту. Він точно визначає сім характерних газів-H₂, CH₄, C₂H₆, C₂H₄, C₂H₂, CO та CO₂-а також загальний вміст вуглеводнів, розчинених в ізоляційній олії енергетичного обладнання, такого як трансформатори, реактори, трансформатори струму та масло-втулки; Він використовує дані масляної хроматографії для виявлення прихованих несправностей в обладнанні, таких як перегрів, дуговий розряд і частковий розряд; він відповідає GB/T 17623 (Метод визначення масляної хроматографії).



Параметри продукції

  • Внутрішня архітектура CAN системи керування мережею; використовує дизайн інтерфейсної плати, який можна легко перетворити на вихід Ethernet
  • Бітова глибина сигналу 24 біта
  • Інтерфейс зв'язку Вихід Ethernet (підключається через кабель Ethernet категорії 6)
  • Circuit Design Вбудований дизайн ARM, що полегшує бездротове керування, дистанційне керування та керування мобільними програмами
  • Система контролю температури Шість незалежних каналів контролю температури
  • Діапазон контролю температури Температура навколишнього середовища до -450 градусів; з охолодженням рідким азотом: від -80 градусів до 450 градусів
  • Точність контролю температури колонної печі ±0,02 градуса
  • Запрограмована зміна температури 36 кроків, 0,1 градуса на крок
  • Дисплейний модуль Великий РК-дисплей
  • Точність відображення 0,01 градуса
  • Швидкість зміни температури колонки 0–80 градусів/хв (регулюється з кроком 0,1 градуса/хв), до 120 градусів/хв
  • Повторюваність запрограмованого зміни температури Менше або дорівнює 1%
  • Чутливість детектора TCD: значення S- більше або дорівнює 10 000 мВ·мл/мг (бензол), до 12 000 мВ·мл/мг (бензол)
  • Базовий шум: Менше або дорівнює 8 мкВ
  • Базовий дрейф: менше або дорівнює 20 мкВ/30 хв
  • Межа виявлення детектора FID: менше або дорівнює 3 × 10⁻¹² г/с (гексадекан)
  • Базовий шум Менше або дорівнює 2×10⁻¹³ A
  • Дрейф базової лінії Менше або дорівнює 5×10⁻¹³ A
  • Межа виявлення детектора ECD Менше або дорівнює 3×10⁻¹⁴ г/с (R-666)
  • Базовий шум Менше або дорівнює 1×10⁻¹³ A
  • Дрейф базової лінії Менше або дорівнює 5×10⁻¹³ A
  • Межа виявлення детектора FPD Менше або дорівнює 2 × 10^(−11) г/с (сірка в метилпаратіоні)
  • Базовий шум Менше або дорівнює 2 × 10^(−13) A
  • Дрейф базової лінії Менше або дорівнює 4 × 10^(−13) A
  • Розширення Можна додати до 6 зовнішніх подій
  • Автоматизація Може бути покращена за допомогою: автоматичного запалювання, автоматичного підключення пробовідбірника та чотирьох{0}}канального дисплея потоку/тиску; дистанційне керування можна реалізувати за допомогою додаткової робочої станції дистанційного керування

HM908004



деталі продукту



HM9080

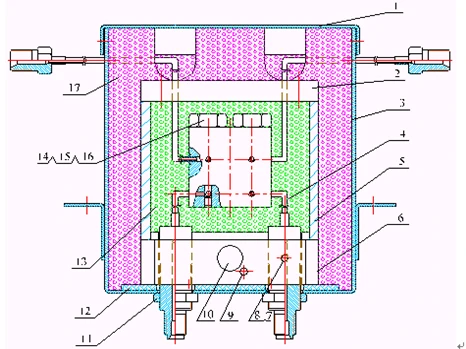

Рисунок 1. Принципова схема будови детектора TCD

1 Кришка корпусу 2 Верхня кришка 3 Корпус TCD 4 Детектор TCD

5 Теплопровідник 6 Основа 7 Гвинт 8 Затискна пластина

9 Платиновий опір 10 Нагрівальний дріт 11 Гайка 12 Азбестова прокладка

13 Скляні кульки 14 Гайка 15 Шайба 16 Вольфрамовий дріт 17 Ізоляційна вата



Виявлення витоків системи



Після встановлення зовнішніх газопроводів необхідно провести тест на виявлення витоку, щоб запобігти нещасним випадкам. Виконайте такі кроки, щоб провести виявлення витоку:

(1) Закрийте клапан регулювання потоку газу-носія, водневий клапан і повітряний голчастий клапан на головному блоці;

(2) Відпустіть ручку регулювання низького-тиску на балоні, відкрийте клапан високого{2}}тиску циліндра, а потім повільно відрегулюйте ручку регулювання-низького тиску, доки манометр-низького тиску не покаже 3 кг/см²;

(3) Закрийте клапан високого-тиску балона. На цьому етапі показання манометра-низького тиску, підключеного до редуктора тиску, не повинні падати. Якщо це так, у зовнішньому газопроводі стався витік; уважно огляньте систему та усуньте витік.



1. Препарати

1.1 Відкрийте головний клапан тиску на балоні з азотом і переконайтеся, що показники тиску на головному манометрі та манометрі гілки є нормальними.



HM9080 1

Малюнок 1: Газовий балон, обладнаний-редукційним клапаном



1. Головний клапан тиску 2. Головний манометр 3. Манометр гілки (0,4 МПа)



1.2 Увімкніть живлення водневого генератора; як тільки тиск стабілізується, він повинен становити близько 0,3-0,4 МПа. (Малюнок 2)

Увімкніть живлення генератора повітря; як тільки тиск стабілізується, він повинен становити близько 0,3-0,4 МПа. (Малюнок 3)

HM9080 2

                         Рисунок 2 (Генератор водню) Рисунок 3 (Генератор повітря)



1.3 Під’єднайте інші кінці вихідних отворів мідних трубок для газу-носія (синій), водню (помаранчевий) і повітря (прозорий) до відповідних вхідних отворів газу на хроматографі (Малюнок 4) (Примітка: відкрийте контрольні клапани для кожної газової лінії (Малюнок 5))

Рис 4

product-543-407

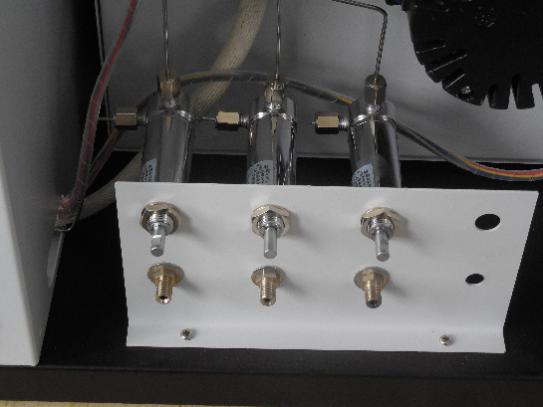

Рис 5

product-582-410

Рисунок 5 (1: Регулювальний клапан газу-носія; 2: Регулюючий клапан водню; 3: Регулювальний клапан повітря) Товщина стрілок вказує напрямок клапанів.



1.4 Підключіть хроматограф до локальної мережі (LAN) контрольного комп’ютера за допомогою кабелю Ethernet (це можна зробити, підключивши безпосередньо до мережевого порту комп’ютера або до комутатора в мережі комп’ютера). (Малюнок 6)

1.5 Зніміть гайку з відкритим кінцем і графітову ін’єкційну голку зі сталевою втулкою. Підключіть відповідну хроматографічну колонку. Довжина від головки колонки на вхідному кінці капіляра до верхньої частини графітової подушечки має становити 13 мм, а довжина до кінця детектора – 79 мм. Затягніть гайку-з відкритим кінцем.

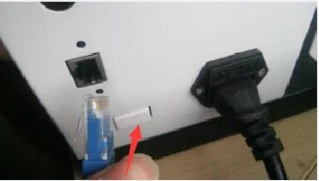

1.6 Підключіть шнур живлення до хроматографа. Увімкніть вимикач живлення (стрілка вказує вимикач живлення) (Мал. . 6)

product-319-181
