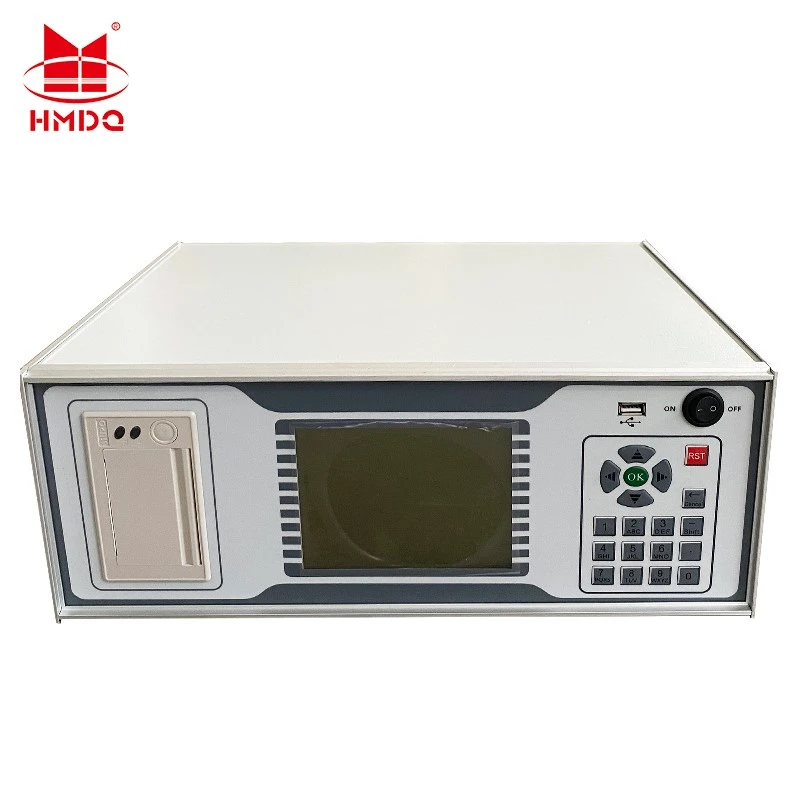

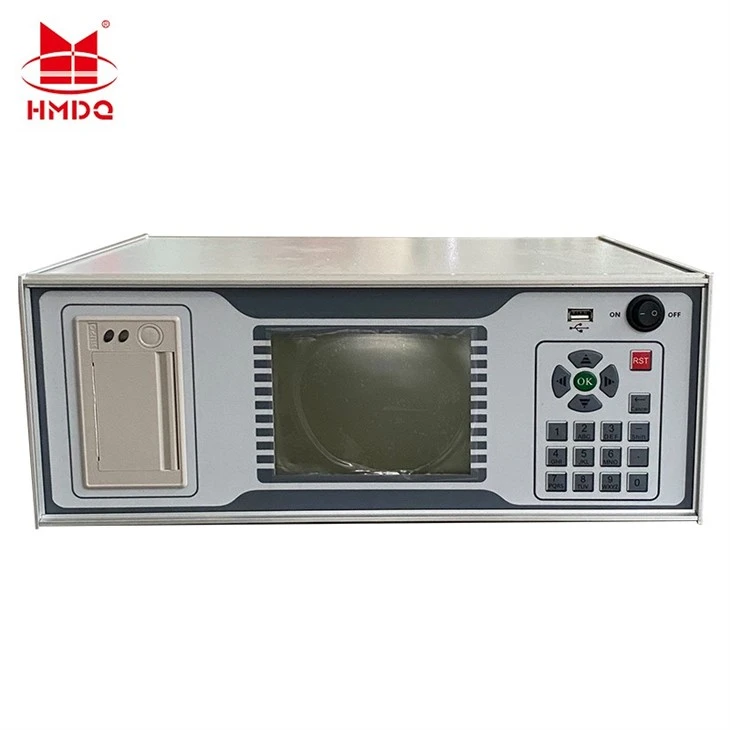

Рисунок 1 Рисунок-панель тестера навантаження

Панель, зліва направо: принтери, рідкокристалічний екран, клавіатура, вимикач живлення;

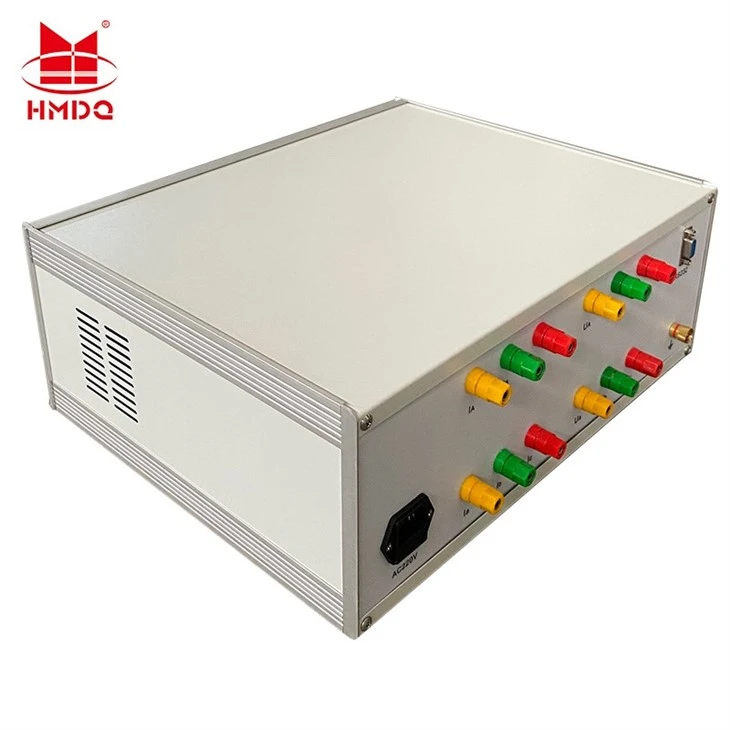

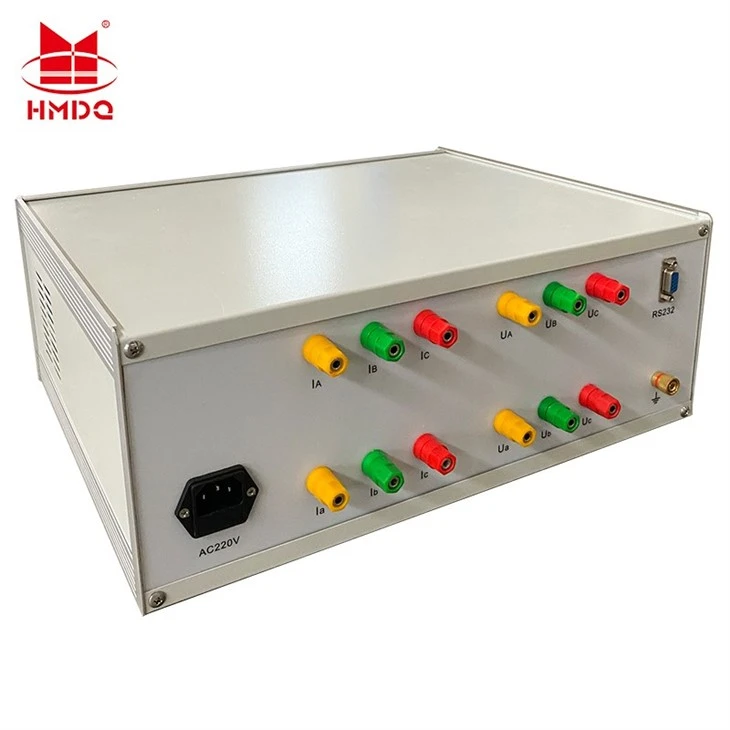

Рисунок 2 Рисунок-об’єднавча панель тестера навантаження

Ззаду зліва направо: робоча електрична розетка, три-фазний вхід тестового струму, три-фазний вхід тестової напруги, комунікаційний порт, стовпчик заземлення.

1 Використання клавіатури

Кнопка «OK» для вибору поточного введення, «Cancel» помилку можна усунути просто введенням, «↑» «↓» «←» «→» може полегшити реалізацію руху курсору. Кнопка "переключити" на запасний ключ. У нижній частині клавіатури дані від 0 до 9 клавіш, введення даних за допомогою цифрових клавіш можна легко вводити.

2 Представте основний інтерфейс

Основний інтерфейс, як показано нижче, складається з 8 модулів.

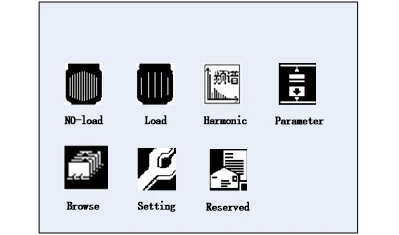

Малюнок 3 Тестове завантаження-завантаження головного інтерфейсу

Тест-без навантаження: меню можна вимірювати в одно-фазних трансформаторах, три-фазних трансформаторах без{3}}навантаження.

Перевірка навантаження: у цьому меню ви можете визначити втрати навантаження одно-фазних трансформаторів, три-фазних трансформаторів.

Тест на гармоніку: тест на гармонічний аналіз однофазної або трифазної напруги та струму.

Параметри тестового продукту: стандартні параметри трансформатора для змінення, додавання, видалення та інших операцій.

Перегляд даних: збережені дані для перегляду, видалення та іншого керування.

Системні параметри: установіть поточний системний час.

Заводські налаштування: ця функція виробників для налагодження.

3 Операції керування параметрами

На головному екрані клавіші зі стрілками на клавіатурі, щоб перемістити курсор до меню параметрів тестового продукту, а потім натиснути клавішу OK, щоб ввести параметри інтерфейсу вибору тестового продукту, виконують наступні операції:

Рисунок 4 Параметри інтерфейсу керування тестовим продуктом

Виберіть інтерфейс у наведених вище параметрах збільшення, збільшення відбулося наступних параметрів сторінки тестового продукту:

Рисунок 5 Параметри для збільшення сторінки тестового продукту

На малюнку вище номер стовпця з цифрами для трансформатора, довжина числа 7, позаду представника типу трансформатора, п’ять представників, після потужності трансформатора (максимальна потужність при введенні 63 000), в одиницях кВА, наприклад тип трансформатора для S9, потужність 315 кВА, тоді слід ввести стовпець з цифрами: 0900315.

Метод введення даних наступний (у прикладі Un1 введене значення становить 35,00): за допомогою клавіш зі стрілками перемістіть курсор до стовпця Un1 після введення даних за допомогою цифрової клавіатури, щоб безпосередньо ввести 35,00, введення завершено, натисніть кнопку OK. Зауважте, що курсор після поля введення Un1, нижня частина екрана підказує «висока номінальна напруга» (нижня частина екранного курсору завжди пропонує ввести поле значення параметра).

На малюнку 4, виберіть змінити параметри, виберіть номер адаптера, з’явилися такі сторінки:

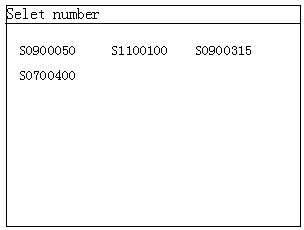

Рисунок 6 Сторінка вибору номерів трансформаторів

Попередньо-модифіковано за допомогою клавіш зі стрілками, щоб вибрати кількість його параметрів, потім натисніть кнопку OK, щоб увійти до параметрів тестового зразка, змініть сторінку, змініть параметри сторінки так само, як на малюнку 5.

На Малюнку 4 Виберіть Видалити параметр, вибір трансформатора на Малюнку 6, номер сторінки, вибраний номер, натисніть кнопку OK, щоб видалити кількість конфігурацій параметрів трансформатора.

4. Без-навантажувального тесту

Відповідно до методу випробування для методу подвійної-таблиці або трьох таблиць правильно зверніться до відповідної схеми з’єднання, а потім повторно під’єднайте тестер навантаження джерела живлення.

На головному екрані виберіть тест навантаження, інтерфейс налаштування тесту навантаження відображається, як показано нижче:

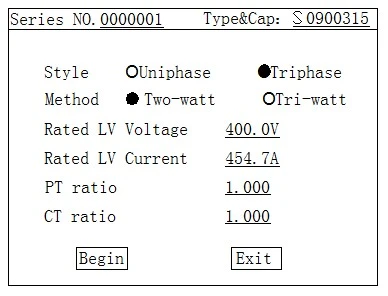

Малюнок 7. Сторінка налаштувань тесту без{1}}завантаження

Збережіть сторінку під час встановлення останнього тесту, перевірте, змініть сторінку налаштувань відповідно до поточного тестового трансформатора.

На малюнку 7 виберіть курсором «Почати тест» і натисніть клавішу OK, щоб увійти до тесту без навантаження на наступній сторінці тестових даних:

Малюнок 8 Сторінка тестових даних No-Load Test

На цій сторінці показано результати всіх тестів без{0}}навантаження: Uo (В) для три-фазної лінійної напруги (подвійний-табличний метод) або фазної напруги (якщо три-ватний метод) середнього значення, Pm (КВт) для поточної напруги та виміряної потужності, d — коефіцієнт викривлення форми сигналу напруги, Po (КВт) для виправленої втрати навантаження, Io% для холостого ходу- поточний відсоток.

Ліва сторона тестової напруги та вектора струму, якщо з’єднання неправильне, на сторінці написано «помилка з’єднання, позначте»; повільно збільшуючи тестову напругу підсилювача, коли Uo (V) дорівнює номінальній напрузі без{0}}випробування навантаженням (з боку низького-тиску трансформатора для 400 В,-випробування без{3}}навантаження, дво-ватний метод, тестова напруга Uo становила 400В, три-ватний метод навантажувального тесту, тестова напруга Uo становила 230В), щоб припинити підвищення. Перемістіть курсор до кнопки «заблокувати», натисніть кнопку «ОК», щоб заблокувати поточні результати тесту, потім кнопку «заблокувати» до кнопки «Повторити».

На сторінці «Зберегти» для збереження результатів у поточному довільному сховищі; «Друк» для друку через принтер поточних результатів перевірки

Примітка. На етапі-процесу ми завжди повинні звертати увагу на Uo та Io, окрім того, щоб уникнути пере-напруги, а також щоб захиститися від ненормального тестового зразка через поточне пошкодження обладнання або тестового продукту

На малюнку 8 за допомогою «Повторити» буде повторно-тестовано на трансформаторі струму, натисніть «вихід», щоб повернутися до малюнка 3, основного інтерфейсу системних функцій.

5 Тест навантаження

Відповідно до методу випробування для методу подвійної-таблиці або трьох таблиць правильно зверніться до відповідної схеми з’єднання, а потім повторно під’єднайте тестер навантаження джерела живлення.

На головному екрані виберіть тест навантаження, інтерфейс налаштування тесту навантаження відображається, як показано нижче:

Малюнок 9 Сторінка налаштувань тесту навантаження

Збережіть сторінку під час налаштування останнього випробування, перевірте, змініть сторінку налаштувань, щоб вона відповідала поточним випробувальним трансформаторам, приділяючи особливу увагу перевірці числа після 5 значень, які представляють потужність сторони високого тиску номінального струму, змінного коефіцієнта трансформатора струму, щоб уникнути неправильного налаштування або виходу за межі тестового струму.

На малюнку 9 виберіть «Почати тест», увійдіть у навантажувальний тест інтерфейс тестових даних:

Рисунок 10 Сторінка даних тесту навантаження

На цій сторінці відображаються всі дані тестування поточного температурного навантаження: Io (A) середнє для трьох-фазного струму, Pm (КВт) для струму, виміряного під напругою, Pt (КВт) для поточної температурної поправки до номінального струму, відтвореного під час втрати, Zt (Ω) для поточної температури опору короткого замикання, Uk% для поточної температури, відсоток напруги короткого замикання.

Ліва сторона тестової напруги та вектора струму, якщо з’єднання неправильне, на сторінці написано «помилка з’єднання, позначте»; шляхом повільного збільшення випробувальної напруги підсилювача, коли випробувальний струм Io (A) дорівнює випробувальному навантаженню, припиніть прискорення. Перемістіть курсор до кнопки «заблокувати», натисніть кнопку «ОК», щоб заблокувати поточні результати тесту, потім кнопку «заблокувати» до кнопки «пере-перевірити».

Примітка. На етапі-процесу ми завжди повинні звертати увагу на Uo та Io, окрім того, щоб уникнути пере-напруги, а також щоб захиститися від ненормального тестового зразка через поточне пошкодження обладнання або тестового продукту.

На малюнку 10 виберіть «корекція температури», щоб показати інтерфейс корекції температури:

Рисунок 11 результати завантаження сторінки калібрування температури

Параметри сторінки - це останнє пробне налаштування, перевірка, модифікація тестових елементів, які відповідають поточним, прилад забезпечує два алгоритми корекції температури: метод температурного коефіцієнта та формулу національного стандарту, формулу див. ці два алгоритми за додатком.

На сторінці «Зберегти» для збереження результатів у поточному довільному сховищі; «Друк» для друку через принтер поточних результатів перевірки.
