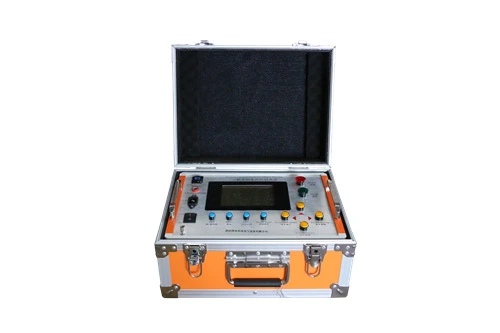

Набір резонансних тестів змінного струму PD

Цей пристрій в основному розроблено та виготовлено для випробування напругою змінного струму кабелів 10 кВ та 35 кВ та їх систем. Реактори сконструйовані як окремі блоки, що дозволяє системі відповідати як вимогам до випробувань високої-напруги, -низького-струму для обладнання, так і вимогам до випробувань низької-напруги змінного струму для витримування напруги для таких застосувань, як кабелі 10 кВ. Завдяки широкому спектру застосувань це ідеальний пристрій для перевірки витримуваної напруги для -відділів тестування високою напругою на провінційному, муніципальному та окружному рівнях, а також для монтажу електроенергії, технічного обслуговування та тестування інженерних підрозділів. Система в основному складається з джерела-перетвореного частоти, трансформатора збудження, реакторів і ємнісного дільника напруги.

1. HM відноситься до коду виробника.

108 кВА відноситься до максимальної номінальної вихідної потужності обладнання в кВА.

108 кВ відноситься до номінальної напруги обладнання в кВ.

2. Технічні характеристики

(1) Номінальна напруга:

108 кВ-Підходить для випробувань витримуваною напругою змінного струму на високовольтних-вимикачах GIS 35 кВ, трансформаторах, шинах, ізоляторах тощо;

(2) Швидкість спотворення сигналу вихідної напруги:<1.0%

(3) Допустимий час безперервної роботи: 30 хвилин безперервної роботи за номінальних умов; 60 хвилин безперервної роботи при перевірці кабелю на витримку напруги

(4) Фактор якості пристрою: Q > 50

(5) Коефіцієнт якості при повному навантаженні під час випробування кабелю: Q > 30 (залежно від навантаження-)

(6) Вхідне джерело живлення: однофазна-фаза 380 В/220 В

(7) Діапазон регулювання частоти: від 30 Гц до 300 Гц

(8) Точність вимірювання системи: 1,5%

(9) Пристрій оснащений такими функціями захисту, як перенапруга, перевантаження по струму та запуск із нульового-положення
