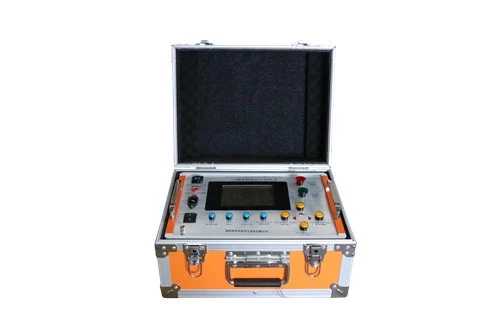

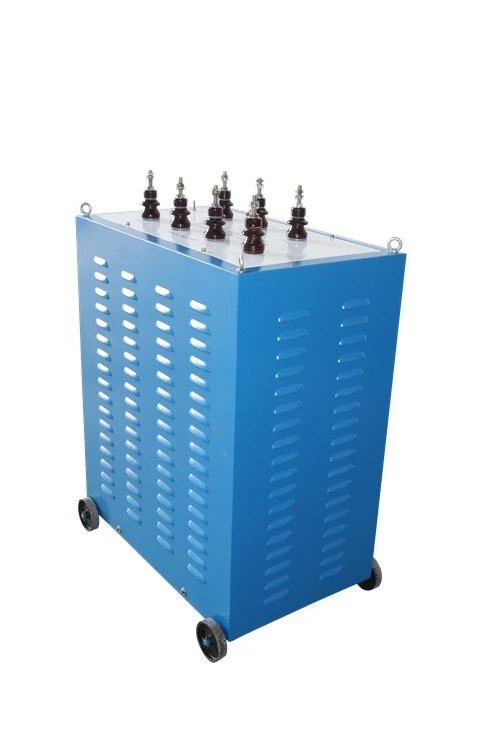

Джерело живлення змінної частоти PD

Джерела живлення-з-вільною змінною-частотою з частковим{{0}розрядом-можуть використовуватися для перевірки витримуваної напруги змінного струму та часткового-розряду на всіх типах електричного обладнання. Використовуючи трансформатор збудження для керування послідовним або паралельним резонансним контуром і регулюючи вихідну частоту джерела живлення зі змінною-частотою, виникає резонанс між індуктивністю L реактора в контурі та ємністю C досліджуваного зразка; резонансна напруга - це напруга, прикладена до досліджуваного зразка. Крім того, вихідний сигнал можна подавати безпосередньо на первинну обмотку трансформатора через проміжний трансформатор для проведення індуктивного випробування витримуваної напруги.

4.1 Номінальна вхідна напруга: три-фазний змінний струм 380 В ±10%, 50 Гц.

4.2 Номінальна вихідна потужність: однофазна-фаза 450 кВт.

4.3 Діапазон вихідної частоти: від 20 Гц до 300 Гц, плавне регулювання.

4.4 Номінальна вихідна напруга: від 0 до 350 В, плавне регулювання.

4.5 Номінальний вихідний струм: 0–1286 A, плавне регулювання.

4.6 Нестабільність частоти: Менше або дорівнює 0,05%.

4.7 Нестабільність напруги: Менше або дорівнює 1,0%.

4.8 Нелінійне спотворення: Менше або дорівнює 1%.

4.9 Частковий розряд: Менше або дорівнює 10 пКл (виміряно на стороні високої-напруги підвищувального-трансформатора).

4.10 Умови експлуатації: Температура: від –10 градусів до +45 градусів; Вологість: 10–90% RH; Висота: менше або дорівнює 1000 метрів.

4.11 Спосіб охолодження: примусове повітряне охолодження.
